20-100×,焦距10-2mm玻璃厚0.7,1.1mm补偿用近红外物镜PAL-NIR-LC

该系列物镜专为YAG激光（1064nm）加工应用设计，具备高数值孔径（NA）和无限远共轭特性。其光学系统经过专门优化，已针对特定厚度的盖板玻璃进行像差补偿，确保激光束在穿透玻璃后仍能聚焦成最小光斑。

适用玻璃厚度：t = 0.7mm 或 t = 1.1mm

典型型号：PAL-20/50/100-NIR-LC07/11

主要用途：可用于同轴观察系统、激光导入光路等，支持无限远校正，也适用于红外光成像观察。

可选型号：提供 NA = 0.65 的高分辨率版本（HR型）。

兼容波长：除1064nm外，也可用于可见光波段（如532nm）的脉冲激光加工。

激光损伤阈值（参考值）：

- 532nm：0.1 J/cm²

- 1064nm：0.2 J/cm²

- 测试条件：脉冲宽度10ns，重复频率20Hz

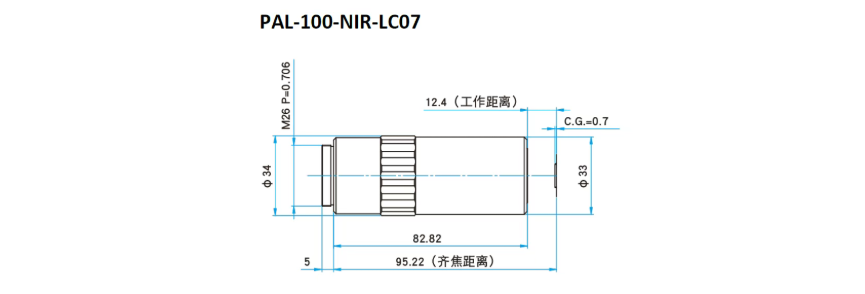

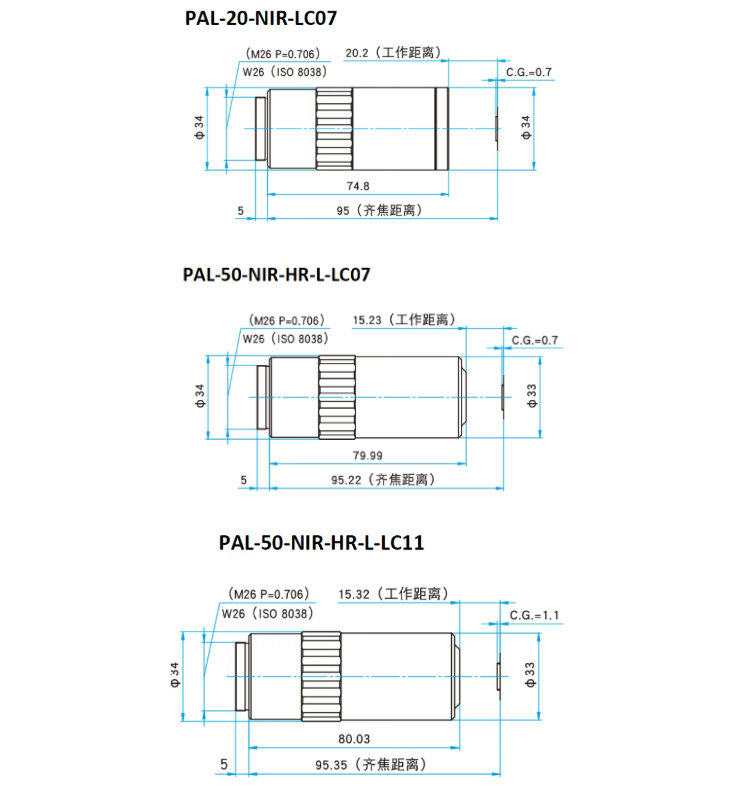

Optosigma盖板玻璃补偿近红外物镜外形图：

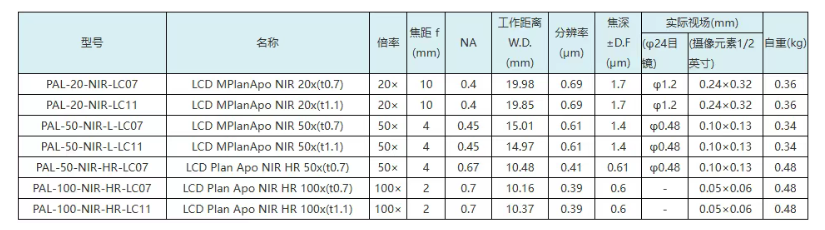

西格玛光机盖板玻璃补偿近红外物镜技术参数表：

有效孔径=2×焦距×NA

玻璃厚度校正近红外物镜PAL-20/50/100-NIR-LC07/11产品应用信息

-Optosigma备有固定式的物镜支架(LHO-26)

-将盖板玻璃补偿功能用近红外用物镜固定在十字动支架上时，请向技术咨询。

-玻璃厚度补偿近红外物镜作为激光加工物镜使用时，西格玛光机公司也供应同轴照明观察单元(OUCI- 2)和激光导入用分色棱镜(DIMC)

Optosigma显微镜物镜PAL-NIR-LC使用注意事项

-将玻璃厚度校正近红外物镜使用于激光加工时，请将入射光束直径扩展到瞳径的一半左右时使用。入射光束很细时，不能得到很小的聚光光斑。此外，激光的能量密度过高时，还有可能损伤物镜。

-假如实际使用的盖板玻璃厚度与设计厚度值不同的话，也会产生相应的像差，影响汇聚效果的。

-入射100fs以下的飞秒激光光束时，脉冲宽可能会变宽。

-倍率为使用f=200mm管镜时的数值。使用其他产商生产的显微镜管镜时，倍率有可能不同。首先要确认使用成像管镜的焦距，从管镜焦距和物镜焦距的比例来求出的实际倍率。

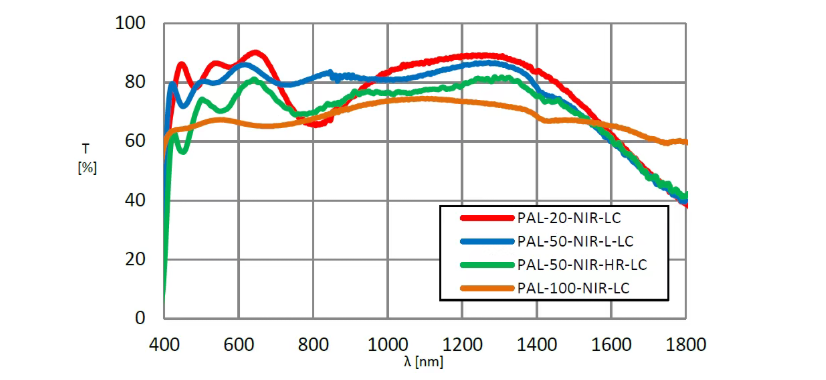

Sigmakoki玻璃厚度补偿近红外物镜透过率波长特性图（T：透过率）
