本文汇总了西格玛光机Optosigma圆柱面平凹透镜CLB/CLSQ系列全型号参数，涵盖BK7与合成石英两种材质、可见光至近红外多种镀膜选项（N/NM/NIR1/NIR2），并提供外形尺寸（10×10mm至30×50mm）、焦距（-15mm至-300mm）、曲率半径等详细规格对照表，便于光学工程师快速选型与系统设计。

 圆柱面平凹透镜（柱面平凹透镜）是在垂直方向具有凹透镜的曲率，在水平方向没有曲率的透镜。与柱面平凸透镜组合在一起，用于将半导体激光的椭圆光束整形为圆形等。有从可见光到近红外用的BK7材料的透镜，和可用于350nm以下紫外光的高激光损伤阈值的合成石英透镜这两种类型。BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜。光学系统中使用柱面透镜时，可以改变光束形状或照明光的纵横比。

Sigmakoki平凹柱面透镜应用信息

-承接制造产品目录之外的外径尺寸或焦距的产品。

-也承接制造无镀膜透镜上蒸镀特定波长的防反射膜的产品。

-备有固定柱面透镜的柱面透镜支架（CHA）。

Sigmakoki平凹柱透镜使用注意事项

-柱面平凹透镜有色差，焦距随波长变化。各波长的焦距请参考网页上的“焦距随波长变化特性数据”确认。

-射入柱面平凹透镜的光线有方向性。请务必从凹面一侧射入平行光。否则球差会变大，光学性能可能会变差。

-由于无镀膜透镜的正面和反面都存在反射损失，所以透过率为90%左右

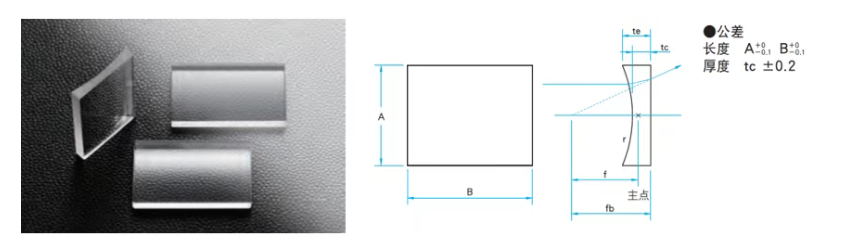

西格玛光机平凹柱透镜外形图

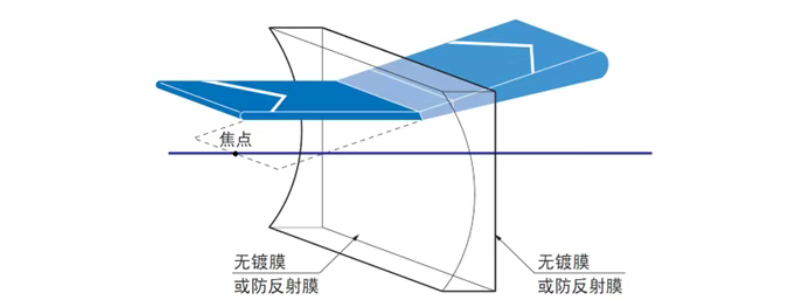

Optosigma平凹柱面透镜CLB-N/CLSQ-N功能说明图

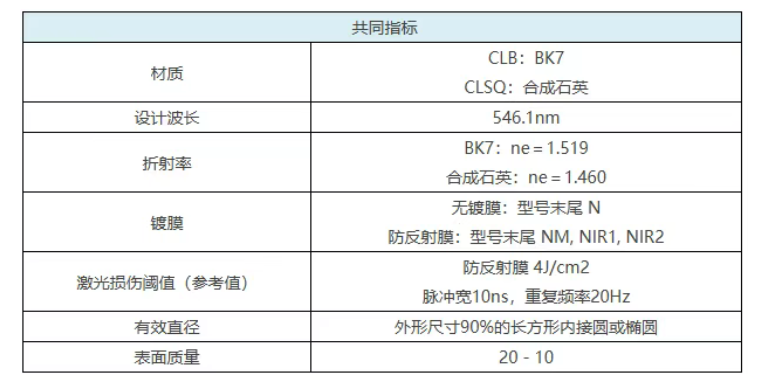

Optosigma平凹柱透镜共同指标

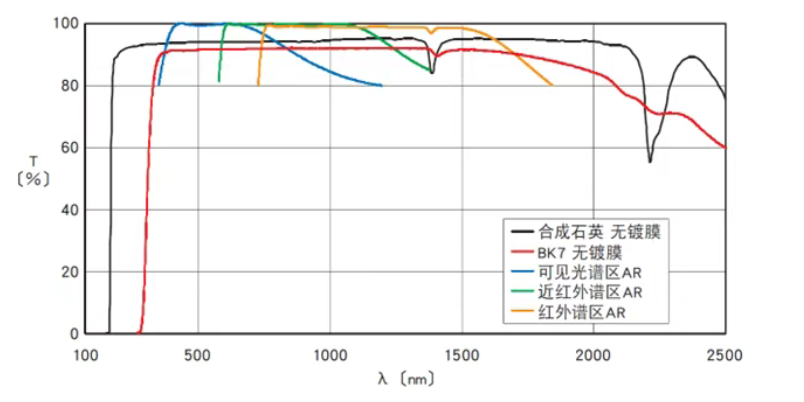

Sigmakoki平凹柱面透镜CLB-N/CLSQ-N透过率波长特性图（T：透过率）

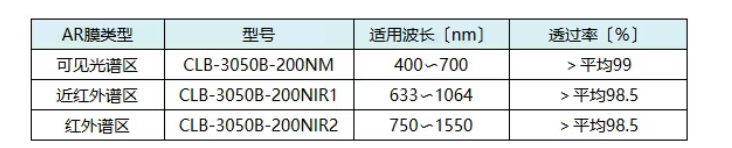

西格玛光机平凹柱面透镜防反射膜指定镀膜方法

【例】S-CLB-3050-200M透镜指定近红外用（633〜1064nm）的防反射膜时

上述型号为CLB-3050B-200M高性价比凹透镜上镀有防反射膜时的例子。防反射膜可以镀在所有CLB系列的透镜上。

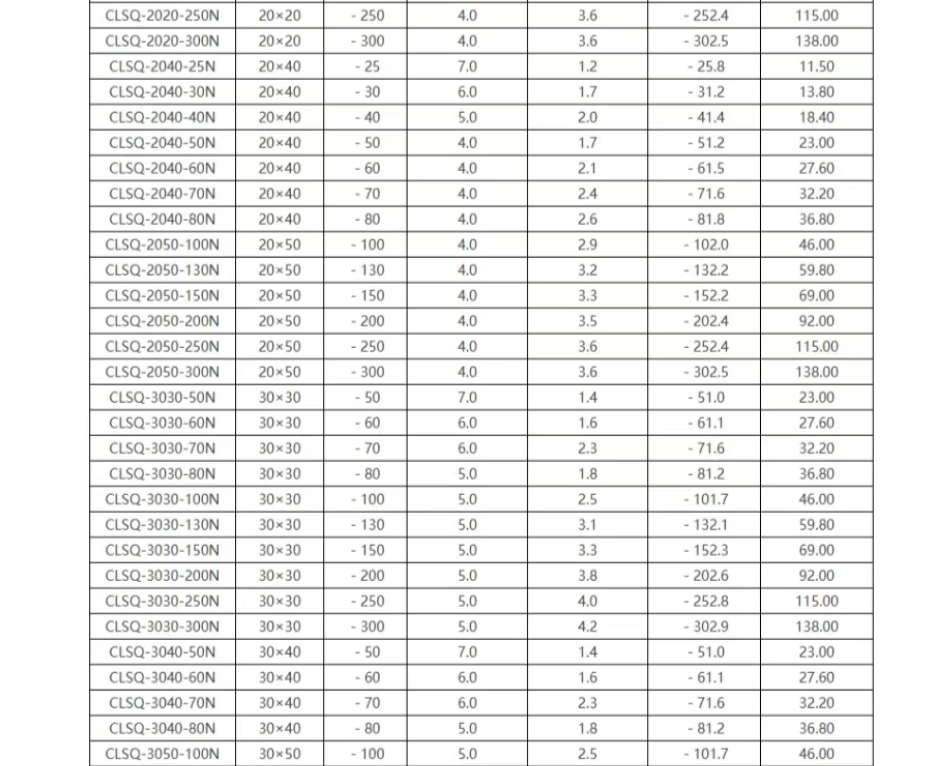

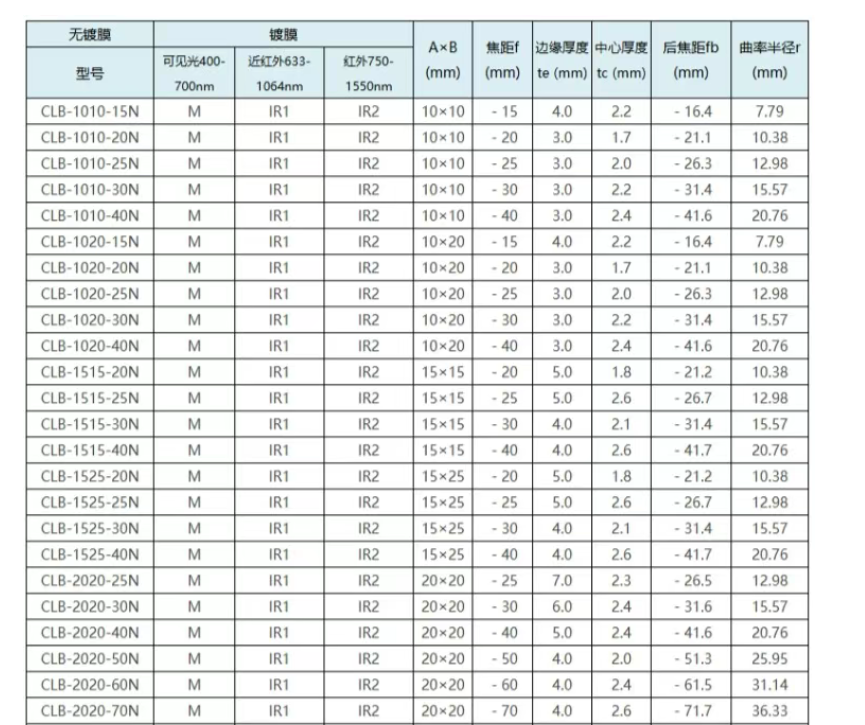

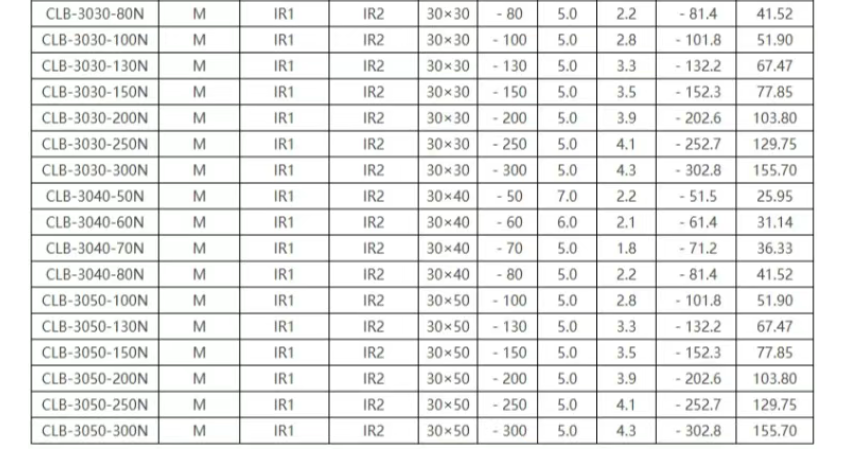

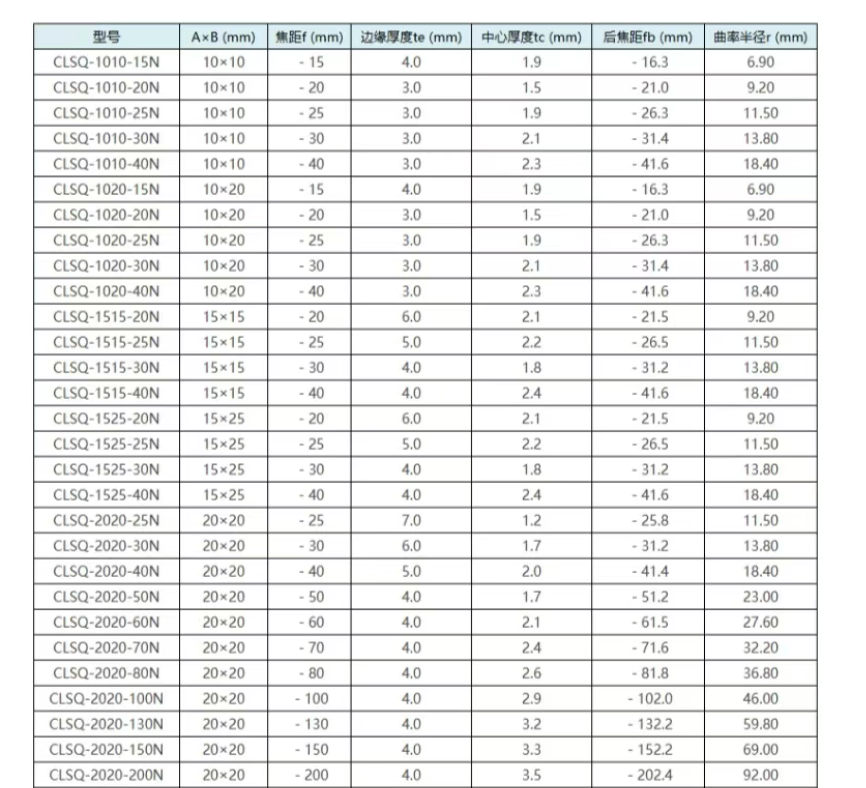

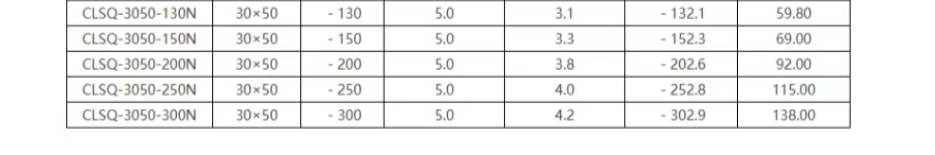

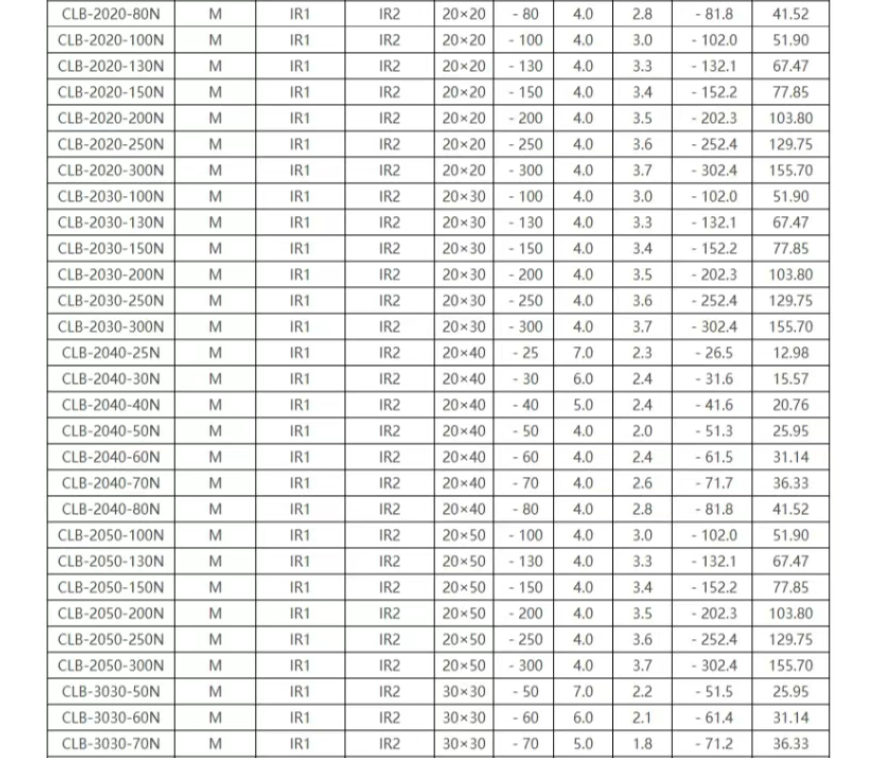

西格玛光机平凹柱面透镜CLB-N/CLSQ-N参数表

BK7 10×10mm〜30×50mm

合成石英 10×10mm〜30×50mm
