平面度≤0.02-0.05mm/m²，粗糙度≤0.6μm，尺寸可定制的光学阻尼隔振平台

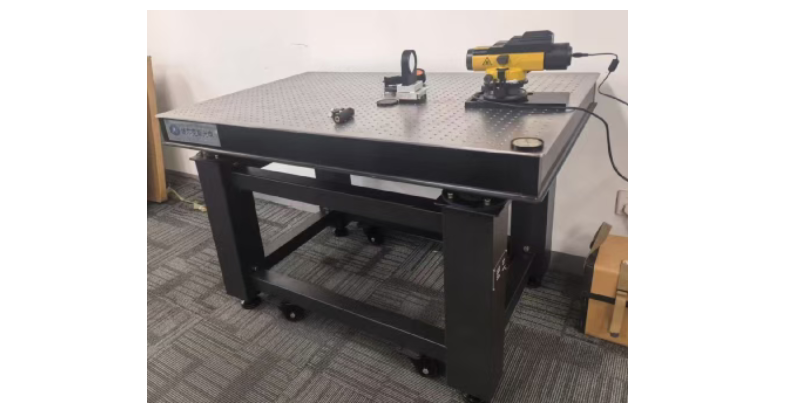

我司提供的阻尼式光学隔振平台，属于标准型蜂窝光学平台，均为全钢结构，具备优秀的热稳定性。光学阻尼隔振台的蜂窝内芯采用粘接结构，释放应力更小，阻尼作用更明显，稳定性更高。不过我们也可以提供焊接结构的光学阻尼隔震台。高性能阻尼隔振光学平台的台面采用SUS430（1Cr17）国标级优质高导磁不锈钢，台面板厚度≥6mm，平面度≤0.02-0.05mm/m²，粗糙度≤0.6μm。刚性阻尼隔振平台的表面经过哑光迹纹处理，减少反射，降低对光学系统的影响。光学阻尼隔震台的台面分布标准M6螺纹孔阵列，螺纹孔间距25×25mm，边距37.5mm，方便客户自行安装器件。阻尼隔振光学平台的整体高度800mm，总高度可调范围-15~+15mm。

阻尼式光学隔振平台的固有频率垂直方向6~10Hz，水平方向4~8Hz。不知道大家有没有注意到，很多供应商的阻尼隔振台只标注了固有频率，而没有隔振效率。这是因为阻尼减震平台是靠材料吸收振动，高于固有频率的振动可以吸收，但是阻尼材料特性最佳隔绝频率50Hz以上。所以对于光学阻尼隔振平台来说，隔振效率是没有什么实际意义的，供应商们也不会去标注，只用看固有频率就行。

阻尼隔震光学平台的主要特点：

-全钢结构的光学阻尼隔振台，热稳定性优秀

-蜂窝内芯粘接结构，应力小，阻尼作用明显

-高导磁不锈钢台面，厚度≥6mm，精磨处理，哑光表面

-标准M6螺纹孔阵列（25×25mm间距，37.5mm边距）

-整体高度800mm，可调范围±15mm

-多种尺寸定制，范围覆盖600×600-10000×2000mm

-刚性阻尼隔振平台的台板厚度可选50/100/200/300mm

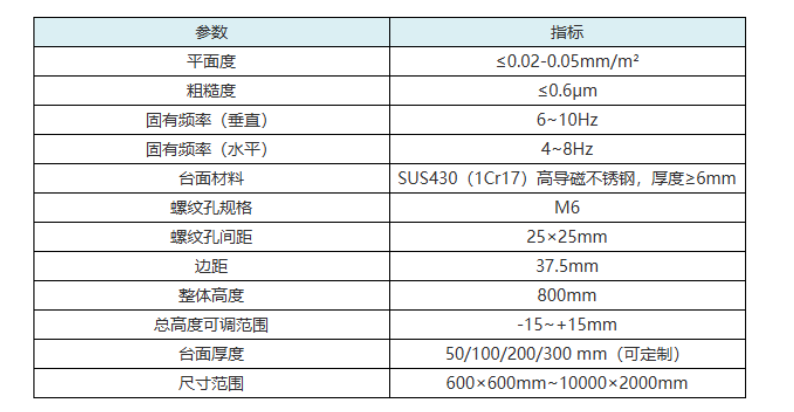

阻尼式光学隔振平台的通用技术指标：

光学阻尼隔振台的命名规格：

为了方便客户理解，我们特意将我们的阻尼减震平台型号命名为：DOT-（W）xxxx，

其中DOT为阻尼隔振光学平台Damped vibration isolation optical table缩写，W为焊接台面Welding，没有则表示粘接台面的光学阻尼隔震台（默认常规），后面xxxx表示光学阻尼隔振平台的尺寸，单位为m。

比如DOT-1209表示粘接台面，台面尺寸长1.2米宽0.9米的阻尼隔震平台。

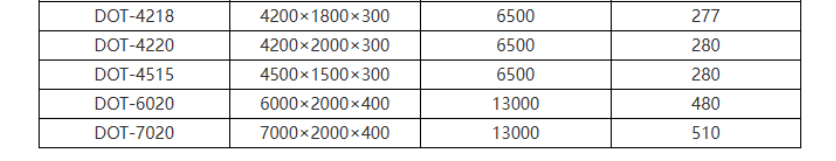

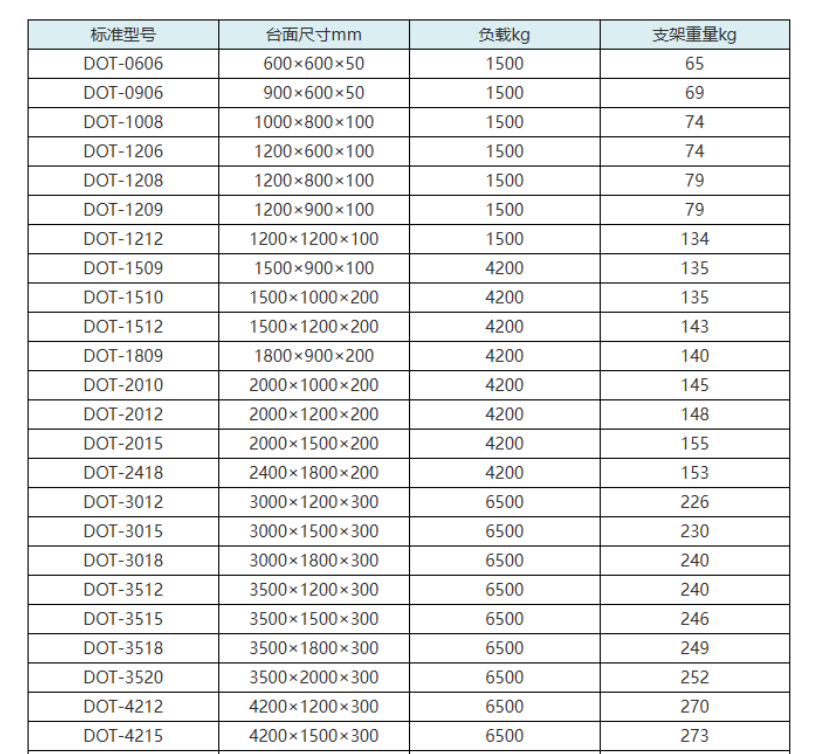

高性能阻尼隔振光学平台标准品的规格：

除以上标准型号外，我们还可提供部分特殊尺寸、形状或打孔服务，根据客户需求提供刚性阻尼隔振平台。

阻尼减震平台的使用注意事项：

-请勿用酸性液体清洗阻尼隔震光学平台，以免破坏产品表面质量

-请勿将阻尼式光学隔振平台放置在高温、潮湿或高强度振源处

-请勿用水冲洗光学阻尼隔振平台

-避免超载使用阻尼减震平台
