背光反射计 OBR4600
产品
产品 DETAILS

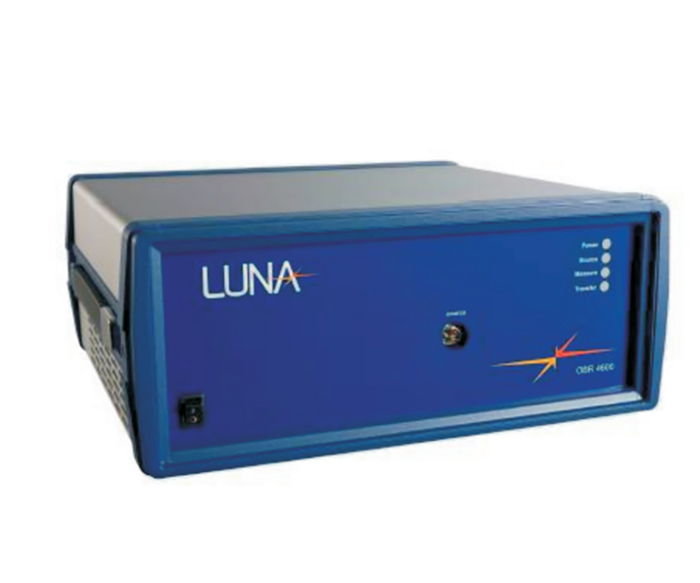

背光反射计 OBR4600
|
产品特点 |
产品应用 |
|
• “零死区”反射计 • 以10微米的分辨率测量30m长的光纤 • 80 dB动态范围 • 背向散射级灵敏度（-130 dB） • 高速扫描（最高以3Hz的频率连续测量1m的光路） • 扩展范围提供2 km测量范围内零死区 • 测量分布式IL、RL、距离、偏振态、相位导数和群时延 • 高空间分辨率C和L波段（OBR 4600）或O波段（OBR 4613）测试能力 |
• 快速定位、识别和诊断光纤的弯曲、熔接、连接和断裂等故障问题 • 定位光网络或组件中每个连接处的插损（IL）位置 • 测试和排查短距离光网络故障（<2 km） • 为小型化器件提供前所未有的可见性 |
性能参数
参数
规格
单位
波长范围(标称)
OBR 4600
1525-1610
nm
OBR 4613
1270-1340
nm
最大测量长度
标准模式
30或70
m
长距离模式
2000
m
空间分辨率
30m模式
10
μm
70m模式
20
μm
扩展模式(2000m)
1
mm
死区
等于2个点的空间分辨率
波长
分辨率(最高)
0.02
pm
准确度
±1.5
pm
回损测量特性
动态范围
30m 和 70m 模式
80
dB
扩展模式
60
dB
全部范围
0 至 -125
dB
敏感度
-130
dB
分辨率
±0.05
dB
准确度
±0.10
dB
插损测量特性
动态范围
18
dB
分辨率
±0.05
dB
准确度
±0.10
dB
群延时
准确度
1.0
ps
分布式传感
空间分辨率
±1.0
cm
温度分辨率
±0.1
℃
应变分辨率
±1.0
μe
扫描时间
扫描范围
标准
快速
点扫描
30m模式的扫描时间
5 nm
2.7
1.3
0.4
s
65 nm/88 nm
14.2
6.3
2.5
s
70m模式的扫描时间
5 nm
3.2
1.8
0.5
s
32 nm/43 nm
9.7
5.8
2.1
s
扩展模式的扫描时间
0.8 nm
16
s
3.2 nm
6.5
s
物理规格
Class 1激光器
<10
mW
运行功率
100
W
重量(不包含控制器)
25 (11.4)
lb(kg)
机箱尺寸(WxDxH)
14.4 x 13.6 x 6.5 (366x345x165)
in (mm)
