分布式光纤传感系统 ODiSI 7100
产品
产品 DETAILS

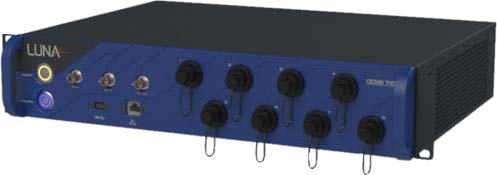

分布式光纤传感系统 ODiSI 7100
ODiSI 7100系列分布式光纤传感系统，具有毫米级空间分辨率，每米光纤上具有上千测试点，高空间分辨率能够帮助绘制应变/温度云图，在测试过程中实时显示。
光纤传感器柔韧性好，体积小，不需要电源激励，能够粘贴固定在结构表面，尤其是大曲率结构表面；能够嵌入在结构内部，或者直接安装在电气结构的内部。
除了提供实时的应变/温度数据外，ODISI系统还是一个完整的数据采集解决方案，可记录数据，可视化数据并与外部系统集成。
• 多通道分布式实时应变和温度测试，最高亚毫米级距离分辨率
• 柔韧性好，质量轻，安装方便，提高测试效率
• 无源传感器，抗腐蚀，绝缘，能够铺设在传统传感器不能布置的地方，如：弯角、角落、嵌入到材料中
• 传感器寿命长，无漂移，无需重新校准，耐疲劳循环大于1亿次
• 应变量程大，空间分辨率高，可用于测量复杂应变场和大的应变梯度
• 系统内置NIST标准气室，连续自动校准，无需中断测试
• IEEE 1588 PTP网络时间同步
• 研究新材料或复杂结构的内/外应变特性，加速研发进程
• 测试温度分布，优化严酷环境下的热设计和热管理
• 测量二维或三维结构应变分布，验证FE模型
• 评估多种材料连接部位力学性能
• 埋入光纤传感器，制作智能结构
采集速率
（单通道速率等于当前采样速率除以活跃通道数）
±25 µε
关键特性
应用领域
技术参数
指标
通道数
1-8 通道
单通道传感长度
标准模式
20m
延长模式
100m
Standoff cable 长度
10、50、100、150或200 m
最大跳线长度（可在调制模块和传感器之间）
19 m (取决于光纤传感器长度)
高空间分辨率应变和温度测试
传感点间距
0.65 mm
1.3 mm
2.6 mm
5.2 mm
每米测试点数
1,538
768
384
192
2.5 m 模式
62.5 Hz
125 Hz
250 Hz
250 Hz
5 m 模式
40 Hz
80 Hz
160 Hz
160 Hz
10 m 模式
25 Hz
50 Hz
100 Hz
100 Hz
20 m 模式
12.5 Hz
25 Hz
50 Hz
50 Hz
50 m 模式
-
10 Hz
20 Hz
20 Hz
100 m 模式
-
-
10 Hz
10 Hz
应变量程
±15,000 µε
应变分辨率
0.1 µε
仪器准确度
±1 µε
系统（仪器和传感器）准确度
±30 µε
±30 µε
±30 µε
应变测试不确定度
±5 µε
±4 µε
±2 µε
±2 µε
温度量程
-40 to 200 °C（Luna标准温度传感器）
温度分辨率
0.1 °C
温度测试不确定度
±2.2 °C
±1.6 °C
±0.6 °C
±0.6 °C
工作环境和物理特性
Class 1 激光器
<10 mW
工作温度范围——主机和控制器
5 – 40 °C
工作温度范围——standoff cable和调制模块
5 – 60 °C
存储温度范围
0 – 40 °C
工作和存储相对湿度 (无冷凝水)
10 – 90 % RH
工作海拔范围
-15 to 3,000 m
尺寸——主机箱（W x D x H）
48 x 34 x 9 cm
重量（主机和控制器）
17 lb（7.8 kg）
功耗（主机和控制器）
160W
