光谱分析仪 MS9740A
产品
产品 DETAILS

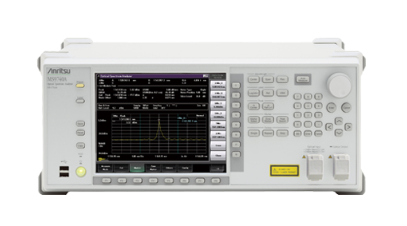

光谱分析仪 MS9740A
产品简介
对于光有源器件的厂家来讲、削减以光收发模块为首的器件生产成本是个重要课题。针对器件测试所需的测试仪表，期望能实现高效率的评价测试从而缩短测试时间。
MS9740A 光谱分析仪、大幅缩短从波形扫描到向外部控制设备的数据传送的整体测试时间，并简化解析步骤，具有很好的性价比，将对生产效率的改善作出贡献。
产品特征
0.2秒以下/5nm的测试速度、缩短对光有源器件解析的时间。
适用光纤
10μm/ 125μm SM光纤(ITU-T G.652), 50μm/ 125μm GI光纤
光连接器
用户可交换的FC, SC, ST, DIN, LC
测试波长范围
600nm ～ 1750nm
波长精度 *1
±20pm (1520nm ～ 1620nm, 分解能: 0.03 to 0.2nm) *2,
±100pm (1520nm ～ 1620nm, 分解能: 0.5, 1.0nm) *2
波长分辨率
0.03, 0.05, 0.07, 0.1, 0.2, 0.5, 1.0nm (RBW: 3dB通过带宽)
最大输入光功率
+23dBm (光ATT: On)
动态范围 *1
高动态范围: 60dB (距离峰值波长0.4nm的地方)
普通动态范围: 58dB (距离峰值波长0.4nm的地方)
[分辨率: 0.05nm, 1550nm, 光Att: Off, 20 ～ 30℃]
扫描
波长扫描宽度: 0.2nm to 1200nm, 0nm
扫描速度: ≦0.2sec. (span 5nm),
[分辨率: 0.1nm, VBW=10kHz, 普通动态范围模式, 中心波长 1550nm,
从扫描开始到结束, 无光输入, 采样点: £501]
尺寸・重量
426 (W) x 177 (H) x 350 (D) mm (不包括保护装置), ≦15.0kg (不含选件)
配备专门针对光有源器件评价用的应用软件。
非常好的性价比
60dB以下的动态范围性能 (距离峰值波长0.4nm的地方)
30pm的最小分辨率带宽
一台对应SM光纤、MM光纤
低功耗（75V A）、重量轻(15kg以下)
