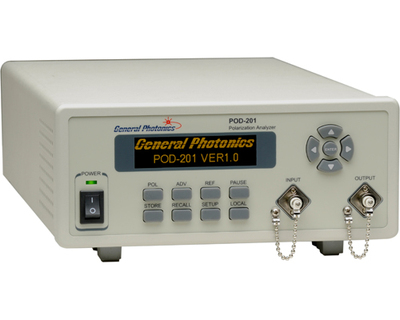

POD-201 高速偏振态分析仪

产品总述

POD-101D是一款基于FPGA的偏振器，用于高速偏振态分析和监测。它采用四个通道同时获得的四个Stokes参量，测量出输入光的瞬时偏振态（SOP）和偏振度（DOP）。通过USB 2.0接口就可和计算机连接使用，数据传输速率可达30 MB/s。由于高速的FPGA，它能轻松地监控和分析快速偏振态变化，采样率可达2 MS/s。随机提供的PolaViewTM软件可以实时在邦加球上显示偏振态的轨迹，或者以示波器形式显示偏振态随时间的变化。对于特定的波长和温度，它能通过内置的自校准程序快速校准，优化DOP和SOP的精度。当与FTC-101光纤温度循环仪结合使用时，它可用来测量消光比（PER），避免了激光器与保偏光纤的对准过程。与POD-101D相比，POD-201具有较高的采样速率，较宽的波长输入范围。新特性还包括用于设置和数据显示的OLED屏示；对于集成的自动测试系统，可配置模拟SOP/DOP/功率输出。POD-201提供了三种结构：双通道在线版本，用于信号不被打断的监控；单通道耦合光纤版本，用于测量灵敏度高的情况；单通道远程探头版本，用于接收自由空间输入的情况

产品特性

2 MHz 偏振采样率

高达1 MHz的模拟带宽

实时邦加球显示

连续测量

外部触发

长时间偏振监控

PER测量

产品应用

100G系统偏振态测试

SOP/DOP监控

SOP/DOP监控

偏振态分析

偏振态稳定

PMD的监控及补偿

光纤信噪比的监控及测量

保偏光纤与光源的对准
