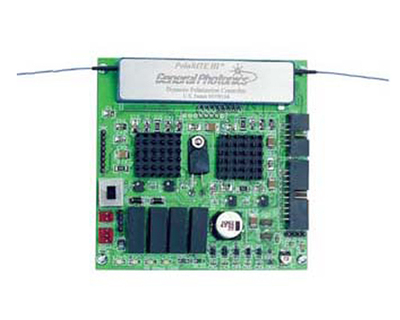

PCD-M02 电控偏振控制模块

产品总述

此模块集成全光纤动态偏振控制器和MPD-001微型压电陶瓷驱动卡，信号的偏振态（SOP）可通过0-5V的模拟信号或12位TTL数字信号控制。在模块上还含有HV DC/DC转换器，所以无需高电压输入。此驱动卡能接受±12V电源输入或160V电源（推荐使用PWR-002）。作为偏振控制器，PCD-M02能任意输入偏振态转换为所需偏振态输出，作为扰偏器，它能够有效打乱输出偏振态。此模块具有小巧的外形、低插入损耗、低回反损耗和地低激活损耗的特点。

产品特性

自身无插入损耗

低激活损耗

外形小巧，适用于集成模块

快速响应时间

数字模拟信号控制

产品应用

偏振控制

扰偏

PDL测量

PMD补偿/仿真

光纤传感

规格参数
工作波长	1260-1650 nm 或980-1310 nm
插入损耗	< 0.05 dB (不含接头) < 0.6 dB (含接头)
模拟输出增益	30V/V ±1 %
回波损耗	>65 dB
偏振模色散	0.05 ps
偏振相关损耗	> 0.05 dB
光功率阈值	1000 mW
偏振控制范围	0 - 4 π/通道每通道半波电压< 35V
控制通道数	3或4
电源	+12VDC/1.2A, −12VDC/0.1A (标准) / +12VDC/1.2A, −12VDC/ 0.1A, +160V/100 mA (ext)
模拟控制电压	0 - 5 V
15V输出上升/下降时间	10 μs (MPD-001, 无负载), 65μs (PCD-M02)
140V输出上升/下降时间	<30 μs (MPD-001, 无负载), <400μs (PCD-M02)
