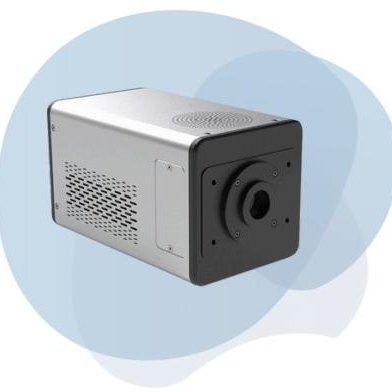

ICMOS 相机

中科原子ICMOS 相机是依靠光纤光锥将CMOS 图像传感器直接耦合像增强器的增强型相机，本系列产品具有结构紧凑、体积小、低功耗，畸变低等特点，可实现低照度、高分辨、宽动态、大面积图像输出，并可根据不同应用场景支持产品定制化。

产品特点

· 最短光学门控短至500ps, 可有效抑制噪声信号干扰
· 3ns 典型应用光学门宽，低成本的选通成像应用
· 10ps 级高精度时序同步，助力高精度三维时/空序列“切片”
· 高增益光信号放大能力，可达单光子级探测灵敏度
· 先进的噪声抑制技术和图像处理功能
· 可替换的光学接口
· 像增强器型号可定制

技术参数

像增强器					CMOS相机
光阴极	GaAs		S25	Hi-QE Blue	分辨率	1936×12162.3Mpix
等效背景照度	<0.25μlx		<0.25μlx	<0.05μlx	像素尺寸	5.86μm×5.86μm
波段范围	500-900nm		400-900nm	185-700nm	传感器尺寸	1/1.2"
有效孔径	φ18mm				传感器有效面积	11.3×7.1mm Diagonal 13.4mm
耦合比率	1:1/1:1.33				采集帧率	165fps
增益	>1000 cd/m²/x(单层MCP)/ >100000 cd/m/lx(双层MCP)				像素深度	10bits,12bits
					动态范围	72dB
					曝光模式	全局曝光
分辨率	55-65lp/mm(单层MCP)/ 25-35lp/mm(双层MCP)				曝光时间	19μs至30s,5μs时间分辨率
					满阱容量	30.5ke-
荧光屏	P43				读出噪声	7.36e-
最短光学门宽	3ns-连续可调(3000型号)/500ps(500型号)				暗电流	3e-/pix/s
					信噪比	45dB
重复频率	300KHz /350KHz				制冷方式	被动制冷
同步/门控电路
工作模式		持续高电平：设置通道持续输出4V直流信号；内触发：设置通道输出0.02Hz-200KHz脉冲信号，脉冲宽度和延迟时间可调；外触发：根据外触发输入频率0.1Hz-300KHz信号，输出同频率、脉冲宽度和延迟可调的脉冲信号
同步接口		外触发输入1;同步输出2
外触发输入参数		触发阈值：0.1-5V可调节；输入阻抗：500/10KQ可设置；最小触发宽度：3ns
同步信号输出		2路输出通道：输出幅值4V,阻抗50欧；通道信号参数：脉宽3ns-10s, 最小调节分辨率3ns;通道延迟0-10s,最小分辨率10ps
外触发延迟		外触发输入：<70ns
内触发频率		0-300KHz
时序抖动		通道间抖动<85ps
