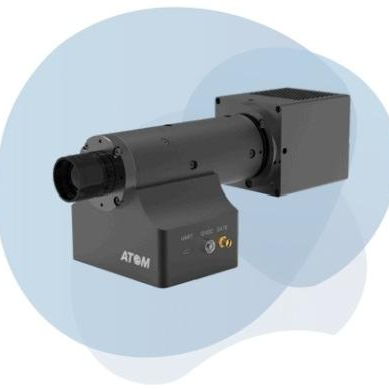

ICCD相机

中科原子ICCD 相机采用皮秒门控图像增强技术，通过耦合集成具有高量子效率的图像增强器及优异的CCD 传感器，可实现快速图像采集速率和低至单光子的超高灵敏度。

产品特点

· ·最短光学门控短至500ps, 可有效抑制噪声信号干扰

·3ns 典型应用光学门宽，低成本的选通成像应用

· ·10ps 级高精度时序同步，助力高精度三维时/ 空序列“切片”

· ·高增益光信号放大能力，可达单光子级探测灵敏度

· 先进的噪声抑制技术和图像处理功能 · 可替换的光学接口

· 像增强器型号可定制

技术参数

像增强器					CCD相机
光阴极	GaAs		S25	Hi-QE Blue	分辨率	2688×22005.9Mpix
等效背景照度	<0.25μlx		<0.25μlx	<0.05μlx	像素尺寸	4.54μm×4.54μm
波段范围	500-900nm		400-900nm	185-700nm	传感器有效面积	12.5×10mmDiagonal 16mm
有效孔径	φ18mm
耦合比率	1:1/1:1.33				采集帧率	6.9fps全幅10.9fps binned 2×2
增益	>1000 cd/m/lx(单层MCP)/ >100000 cd/m/lx(双层MCP)
					像素深度	14bits
分辨率	55-65lp/mm(单层MCP)/ 25-35lp/mm(双层MCP)				曝光时间	25μs-60min
					满阱容量	>9ke-
荧光屏	P43
					读出噪声	5.7e-
最短光学门宽	3ns-连续可调(3000型号)/500ps(500型号)
					暗电流	0.00017e-/pix/s @-20℃
重复频率	300KHz /350KHz				制冷方式	多级TEC制冷
同步/门控电路
工作模式		持续高电平：设置通道持续输出4V直流信号；内触发：设置通道输出0.02Hz-200KHz脉冲信号，脉冲宽度和延迟时间可调；外触发：根据外触发输入频率0.1Hz-300KHz信号，输出同频率、脉冲宽度和延迟可调的脉冲信号
同步接口		外触发输入1;同步输出2
外触发输入参数		触发阈值：0.1-5V可调节；输入阻抗：50Ω/10KΩ可设置；最小触发宽度：3ns
同步信号输出		2路输出通道：输出幅值4V,阻抗50欧；通道信号参数：脉宽3ns-10s, 最小调节分辨率3ns;通道延迟0-10s,最小分辨率10ps
外触发延迟		外触发输入：<70ns
内触发频率		0-300KHz
时序抖动		通道间抖动<35ps
