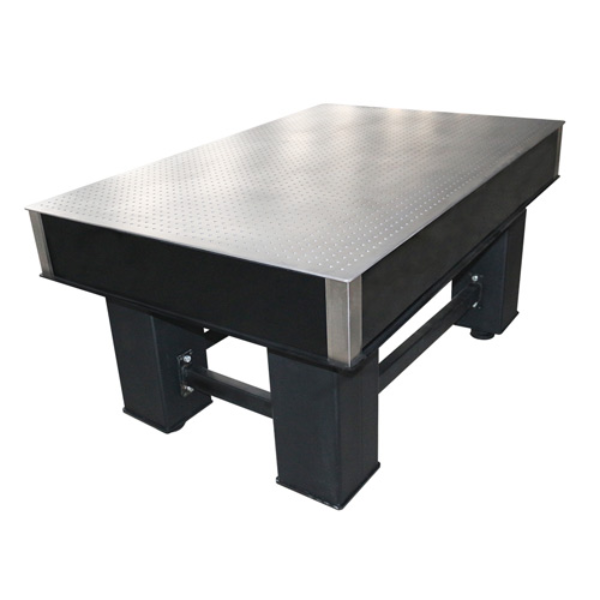

刚性阻尼光学隔振平台
大型光学隔振平台，隔振层利用固有频率低、阻振性能强的蜂窝结构材料，能最大限度控制振动的响应，面板采用高导磁不锈钢板，精磨后具有实用、美观和耐磨等特点，隔振支架采用复合材料，固体阻尼隔振，结构稳固可靠，适用于环境震动良好的实验场所，调节支撑部分采用耐磨丝杆和平面推力球轴承，使用时轻松可靠。
技术指标：
★台面结构：三层夹心式蜂窝结构
★台面材料：高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）
★内部支撑：蜂窝状支撑结构，焊接工艺，强度高
★底面材料：4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理
★侧板：内层碳钢板，外层为黑色铝塑板
★平面度：0.05mm600mmX600
★隔振材料：国标（GBT20029-2005）规定的阻尼隔振垫
★固有频率：<5-8Hz
★表面粗糙度：表面粗糙度为0.8μm
★台面孔距：25mm×25mm（可定制）
★台面孔径：M6国标公制螺纹（可定制）
★支架：阻尼隔振支架采用碳钢制作，支撑表面喷黑色工艺烤漆，配有调节轴承，方便调节平台水平，调节范围上下可调25mm
产品型号
长-宽-高
备注
KNG06-06-05
600*600*800
配四支撑
KNG09-06-10
900*600*800
配四支撑
KNG12-06-10
1200*600*800
配四支撑
KNG12-08-20
1200*800*800
配四支撑
KNG12-09-20
1200*900*800
配四支撑
KNG15-09-20
1500*900*800
配四支撑
KNG15-10-20
1500*1000*800
配四支撑
KNG15-12-20
1500*1200*800
配四支撑
KNG18-12-20
1800*1200*800
配四支撑
KNG20-10-20
2000*1000*800
配四支撑
KNG24-12-20
2400*1200*800
配四支撑
KNG24-15-20
2400*1500*800
配四支撑
KNG30-15-30
3000*1500*800
配六支撑
KNG40-15-30
4000*1500*800
配六支撑
接受大尺寸定制最大单体5米长不用拼接，并可拼接超大型，异型平台。
