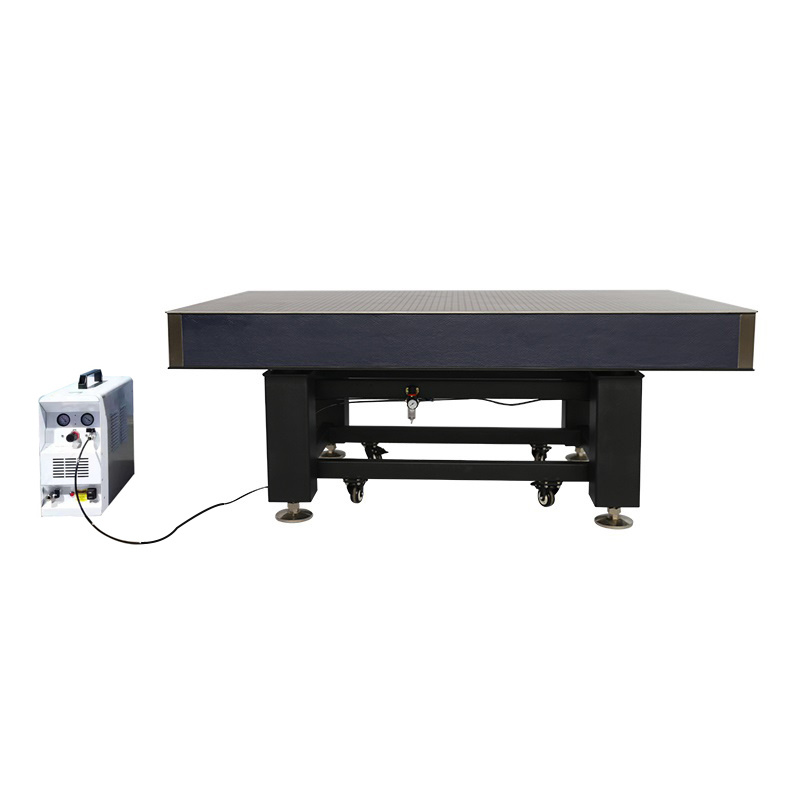

RY-QF-K科研气浮隔振光学平台

产品说明：
科研级气浮隔振光学平台RY-QF-K系列是一款高性能隔振光学平台，隔振器采用超薄复合材料气囊、带附加扩散口的多小孔准层流阻尼技术，隔振性能优良，系统稳定。RY-QF-K系列光学平台具有自动水平，自动充气，噪声低等特点。
应用于精密光学实验、显微成像、医疗生物、光路测试、光学测量、激光干涉、精密检测，对振动具有较高的要求设备。
应用领域：
适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用
产品特点：
■公司依托于航空工业人员背景研发制造的表面带阵列螺纹孔的台桌型隔振光学平台，集成国标级阻尼橡胶垫，具有良好隔振效果。
■台板采用蜂窝芯夹板结构，具有重量轻、高刚度、高阻尼等优点，上面板为1cr17优质高导磁不锈钢，经精密研磨处理，表面平面度高。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件。
■高分子复合橡胶垫提供对高频振动的隔振能力。
■隔振支撑为优质钢管焊接而成，整体坚固可靠，可选用安装标准移动脚轮，方便在工作场所内移动。
■独特的水平调节机构，可以实现轻松水平调节的目的，稳定性能高。

技术参数：

应用范围	应用于精密光学实验、显微成像、医疗生物、光路测试、光学测量、激光干涉、精密检测，对振动具有较高的要求设备
台面结构	三层夹心式蜂窝结构
上台面	厚度6-8mm 430系列 1cr17高导磁不锈钢，表面做密迪纹亚光处理
台面内部支撑	钢制蜂窝状支撑结构，焊接工艺，强度高
下底面	5～6mm厚碳钢，内部做防锈漆，表面喷黑塑处理
侧板	内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角
平面度	0.02～0.05mm600mmX600,高于国外同类产品
表面粗糙度	＜0.8μm
支架	置4点气体隔振装置支撑系统，二层结构气室，3个水平调节阀自动充气自动平衡、采用进口气动元件，静音无油气泵
振幅	< 1μm
固有频率	垂直1～1.5Hz水平1～1.5Hz
减震效率	x 方向＜5Hz 时：88%～94% y 方向＜5Hz 时：86%～92% x 方向＜10Hz 时：92%～98% y 方向＜10Hz 时：90%～95%
固定螺孔	台面布M6螺孔阵距25mm×25mm
