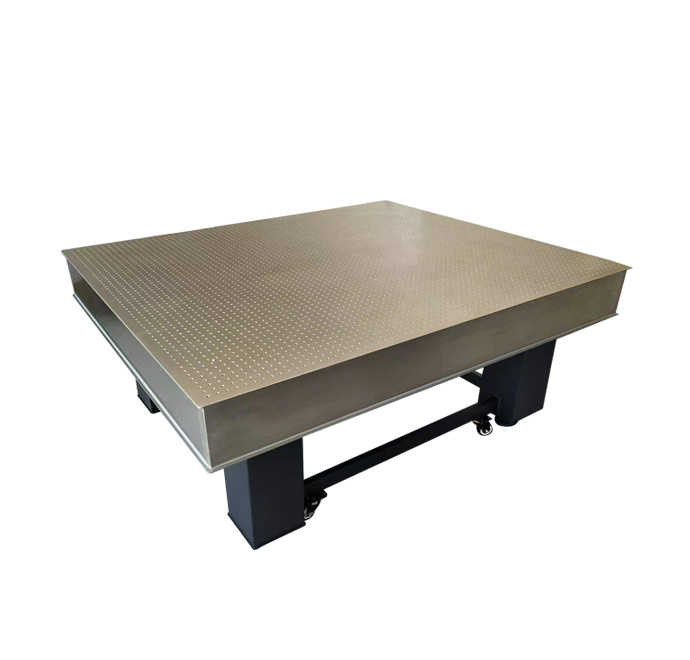

RY无磁性阻尼隔振光学平台
应用领域：
适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用
产品特点：
■铁磁不锈钢台面，特殊的加工工艺保证更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面阵列M6螺纹孔，孔距25mm，方便安装固定器件
■双层结构，内芯采用蜂窝支撑，增加刚性，减少重量，抗振性好
产品规格：
■铁磁不锈钢台面，特殊的加工工艺保证更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面阵列M6螺纹孔，孔距25mm，方便安装固定器件
■双层结构，内芯采用蜂窝支撑，增加刚性，减少重量，抗振性好
■平台粗糙度：0.8-1.6μm<
■平台平面度：< 0.05mm/m2
■固有频率：3-6Hz
■振幅小于5μm
产品参数：
适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用
产品特点：
■铁磁不锈钢台面，特殊的加工工艺保证更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面阵列M6螺纹孔，孔距25mm，方便安装固定器件
■双层结构，内芯采用蜂窝支撑，增加刚性，减少重量，抗振性好
产品规格：
■铁磁不锈钢台面，特殊的加工工艺保证更高的平面度，散光效果好，不刺眼
■可吸磁，配合磁力底座的使用可以在任意位置固定器件
■表面阵列M6螺纹孔，孔距25mm，方便安装固定器件
■双层结构，内芯采用蜂窝支撑，增加刚性，减少重量，抗振性好
■平台粗糙度：0.8-1.6μm<
■平台平面度：< 0.05mm/m2
■固有频率：3-6Hz
■振幅小于5μm
产品参数：
|
应用范围 |
光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中 |
|
台面结构 |
三层夹心式蜂窝结构 |
|
上台面 |
厚度6-8mm 304/ 316L无磁性不锈钢，表面做密迪纹亚光处理 |
|
台面内部支撑 |
钢制蜂窝状支撑结构，焊接工艺，强度高 |
|
下底面 |
5～6mm厚碳钢，内部做防锈漆，表面喷黑塑处理 |
|
侧板 |
内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角 |
|
平面度 |
0.02～0.05mm600mmX600,高于国外同类产品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
内置4点阻尼隔振装置支撑系统，高分子复合橡胶垫提供对高频振动的隔振能力，结构坚固稳定。 调节范围上下可调25mm |
|
固有频率 |
垂直3～6Hz水平3～6Hz |
|
振幅 |
≤5um |
|
固定螺孔 |
台面布M6螺孔阵距25mm×25mm |

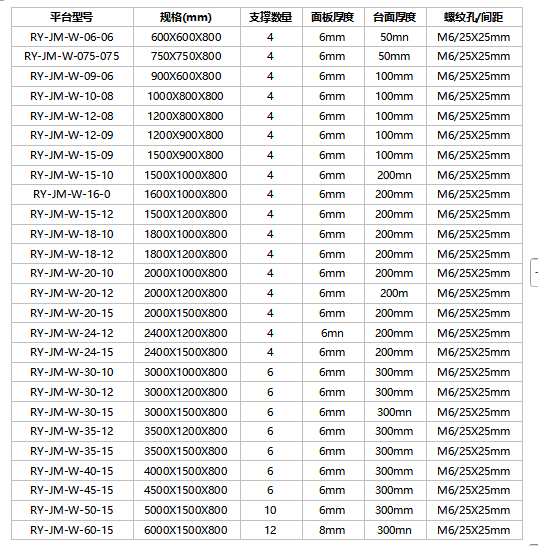

产品型号：
