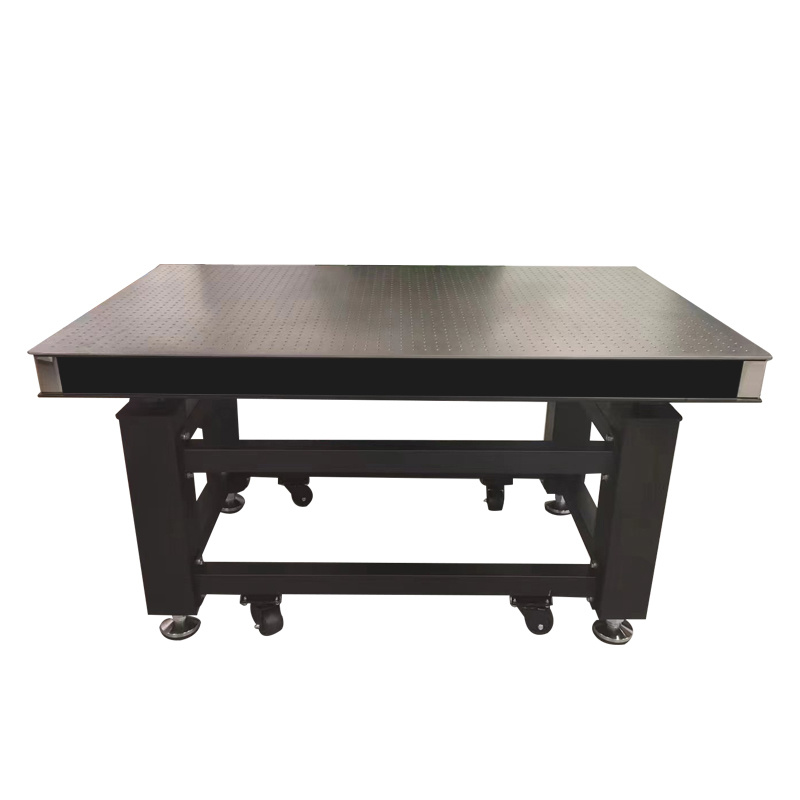

RY-JM-K科研阻尼隔振光学平台
光学平台RY-JM-K科研级阻尼隔振系列是一款高性能隔振光学平台，是高分子橡胶阻尼隔震垫和锥形水平轴承调节机构组合的新型精密隔振光学平台，具有优质的缓冲，隔振效果，台面采用430优质高导磁不锈钢具有重量轻、高刚度、高阻尼等优点。
应用于光通讯、电子制造、医疗生物、光路测试、光学测量、激光干涉、精密检测，光谱实验等对振动具有较高的要求设备。
应用领域：
应用于光学实验、光通信、光谱实验、激光干涉、全息应用、激光微细加工、精密计量仪器等领域。
产品特点：
■公司依托于航空工业人员背景研发制造的表面带阵列螺纹孔的台桌型隔振光学平台，集成国标级阻尼橡胶垫，具有良好隔振效果。
■台板采用蜂窝芯夹板结构，具有重量轻、高刚度、高阻尼等优点，上面板为1cr17优质高导磁不锈钢，经精密研磨处理，表面平面度高。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件。
■高分子复合橡胶垫提供对高频振动的隔振能力。
■隔振支撑为优质钢管焊接而成，整体坚固可靠，可选用安装标准移动脚轮，方便在工作场所内移动。
■独特的水平调节机构，可以实现轻松水平调节的目的，稳定性能高
技术指标：
应用范围
光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中
台面结构
三层夹心式蜂窝结构
上台面
厚度6-8mm 430系列 1cr17高导磁不锈钢，表面做密迪纹亚光处理
台面内部支撑
钢制蜂窝状支撑结构，焊接工艺，强度高
下底面
5～6mm厚碳钢，内部做防锈漆，表面喷黑塑处理
侧板
内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角
平面度
0.02～0.04mm600mmX600,高于国外同类产品
表面粗糙度
＜0.8μm
支架
内置4点阻尼隔振装置支撑系统，高分子复合橡胶垫提供对高频振动的隔振能力，结构坚固稳定。 调节范围上下可调25mm
固有频率
垂直2～5Hz水平2～5Hz
振幅
≤5um
固定螺孔
台面布M6螺孔阵距25mm×25mm

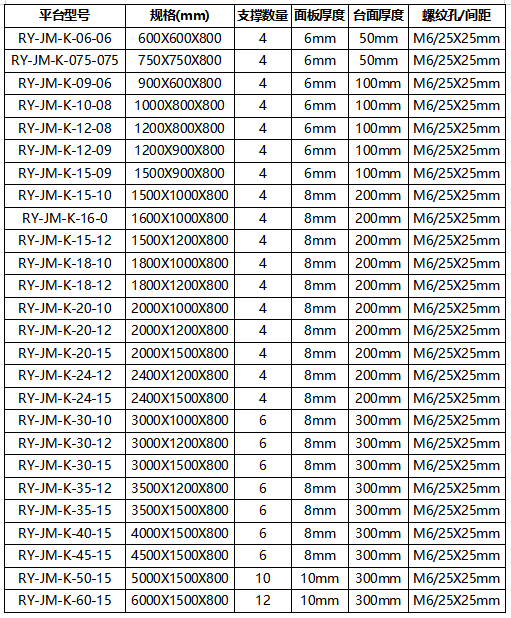

产品型号：
